Hinweise zur Aufhängung von Aluminiumbauteilen in der Oberflächenveredlung

In der folgenden Beschreibung sind diverse Punkte zur Aufhängung und Sichtseitenkennzeichnung zusammengestellt. Dies ermöglicht dem Kunden evtl. im Vorfeld offene Fragen zu beantworten und Rückfragen unserer Seite zu verringern. Bei fehlenden Angaben kann es zu erhöhten Lieferzeiten und Kosten zur Klärung kommen.

Kennzeichnung der Sichtseiten

Strichpunktlinien

Strichlinie

Dreieck

Kennzeichnung der Kontaktstellen mit Stern oder Pfeil+Stern

Zustand des zu beschichtenden Material

Korrosion, Pressfehler, Klebstoffreste und andere Substanzen verursachen Haftungsprobleme und Oberflächenfehler. Es ist unbedingt erforderlich, dass das Material in einem einwandfreien Zustand ist. Bei Korrosion kann keine Gewährleistung auf die Beschichtung gegeben werden. Klebstoffreste oder andere Substanzen können von uns entfernt werden, der dadurch anfallende Mehraufwand ist zu beachten.

Zusätzliche Hinweise:

Falls die Bauteile Gewinde besitzen, werden diese miteloxiert oder müssen separat vor der Beize geschützt werden. Teile, die bereits zu einer Baugruppe montiert sind, können nur nach Rücksprache eloxiert werden.

BLECHE
Standard-Aufhängung

Mindestanforderung:

• Die Sichtseiten müssen immer angegeben werden
• Kontaktstellen sind immer sichtbar
• Bleche werden zur Pulverbeschichtung mittels Löcher (siehe Tabelle) oder bei ein- seitiger Beschichtung mit angeschweißten Bolzen befestigt
• Zur Eloxierung werden keine Löcher benötigt, hier werden die Bleche fest- gespannt (siehe Tabelle) - Bei Löchern werden 20mm und bei Bolzen 30mm vom Rand benötigt

Kennzeichnung der Sichtseiten

Profile
Standard-Aufhängung

Mindestanforderung:

• Die Sichtseiten müssen immer angegeben werden
• Kontaktstellen sind immer sichtbar
• Fehlt die Sichtseitenangabe gehen wir von den Außen- flächen aus, wie z.B. beim Winkel.
• Beidseitig sind bis 50mm vom Rand sichtbare Auflageflächen (Skizze 1).
• Ab 2000mm Länge wird ein zusätzlicher Baum zur Auflage mittig angebracht (siehe Skizze 2)
• Hohlprofile erlauben ein Aufhängen an der Innenseite.
• Profile bis 2000mm Länge können einseitig gebohrt auf- gehängt werden. Rundum Sichtseite möglich (Skizze 3)
• Material mit geschlossenen Hohlkammern kann nicht veredelt werden. Es müssen mindestens zwei Löcher zum Wasserein- und Ablauf vorhanden sein. Dadurch wird ein Aufschwimmen in den Bädern sowie eine Verformung des Hohlkörpers verhindert.

Standardsichtseiten für Halbzeuge

Skizze 1

Skizze 2

Skizze 3

Pulverbeschichtung

Standard-Aufhängung für Kleinteile

Mindestanforderung:

• Die Sichtseiten müssen immer angegeben werden
• Kontaktstellen sind immer sichtbar
• Jedes Bauteil benötigt mindestens eine Bohrung mit einem Mindestdurchmesser von 4mm, um das Bauteil auf einen Draht auffädeln zu können (Skizze 4)
• Optimal ist wenn die Geometrie und Anordnung der Bohrungen an den Bauteilen ein fortlaufendes Aufhängen erlaubt (Skizze 5).
• Falls die Bauteile Gewinde besitzen, werden diese mit- beschichtet oder müssen separat geschützt werden.
• Eine Aufhängung über Schrauben im Innengewinden ist mit Mehraufwand möglich (Skizze 6)
• Bereits montierte Einzelkomponenten zu einem Bauteil werden durch die Pulverbeschichtung untrennbar miteinander verbunden.

Skizze 4

Skizze 5

Skizze 6

Eloxal

Standard-Aufhängung für Kleinteile

Mindestanforderung:

• Die Sichtseiten müssen immer angegeben werden
• Kontaktstellen sind immer sichtbar
• Am einfachsten werden Bauteile auf den Außenkanten (der Materialstärke) oder in Bohrungen geklemmt (siehe Skizze 7)
• Eine Aufhängung mit Alu-Schrauben in Gewinden ist mit Mehraufwand möglich. Bei dieser Variante kann es zu Flüssigkeitseinschlüssen kommen die auslaufen können (Läufer).

Skizze 6

Profile Kontaktieren

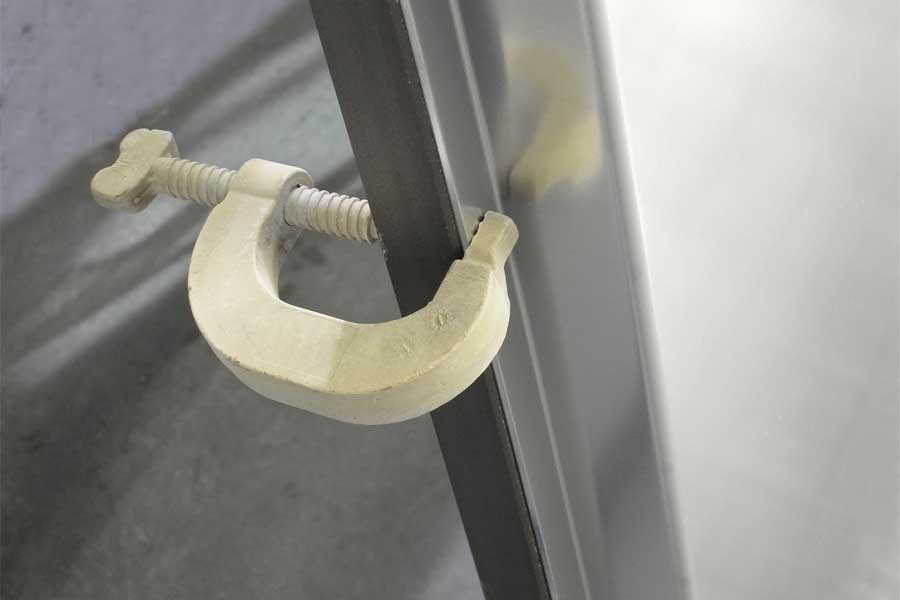

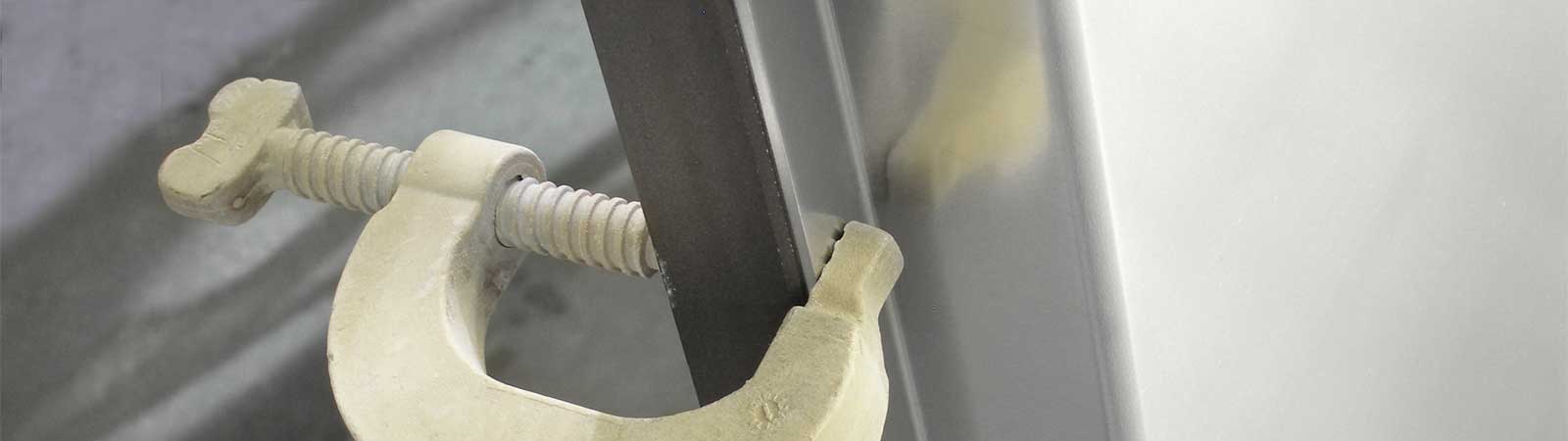

Profile und Bleche können z.B. mit Klammern kontaktiert werden.

Bleche Kontaktieren

Kleinteile Kontaktieren

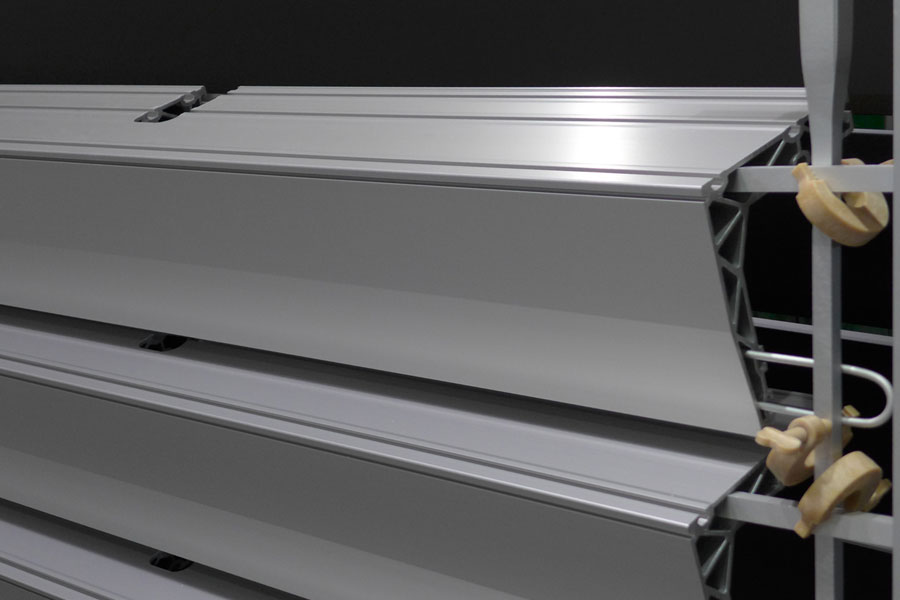

Kontaktierung Innenseite

Warum gibt es diese technischen Bedingungen?

Während der Oberflächenveredelung durchlaufen die Aluminiumteile unsere Produktionsanlagen mit Bädern und Kabinen. Die Teile müssen befestigt werden und benötigen elektrischen Kontakt. Aus dem Grund sind die Befestigungsstellen / Kontaktstellen leider nicht vermeidbar. Weil die Kontaktstellen nicht mitveredelt werden bleiben Sie sichtbar und können optische Probleme verursachen. Wenn Sie unsicher sind oder Fragen haben möchten wir Sie deshalb bitten im Vorfeld mit uns in Kontakt zu treten.
